香港創科公司 Yfisoft Limited 的免費 Android Wi-Fi heatmap 熱度地圖軟件 ”Wi-Fi Doctor” ,通過視覺化方式在地圖上呈現無線覆蓋以查找盲點及展示無線區域網路的實際數據傳輸速度。

”Wi-Fi Doctor” 採用 Active Scanning 方法,測試人員只需在 Android 智能手機顯示的地圖上,根據實際所在位置點擊,軟件便會檢測大氣中不同 SSID 數據包的訊號強度,只需在整個場區測試完成後把結果上傳到雲端伺服器,跟著系統管理員在全世界任何地方,利用電腦瀏覽器連上雲端伺服器,便可根據不同選擇去產生 Wi-Fi 訊號熱度地圖,非常方便。”Wi-Fi Doctor” 同時支持 iperf3,只需在內聯網中安裝 iperf3 伺服器,便可產生連通 SSID 的有效數據傳輸速度熱度地圖。

除家庭用戶外,”Wi-Fi Doctor” 亦適用於跨地域公司,只需讓分公司普通文職人員手持 Android 智能手機在倉庫或辦公室內輕鬆點擊手機上顯示的地圖,總公司的電腦人員便可通過熱度地圖了解分公司 Wi-Fi 情況,從而對無線區域網路作出監察及改善。

心動不如行動,利用十分鐘時間,跟隨下面操作說明的七個步驟試用 Wi-Fi Doctor 。

操作說明 ▽▽

1. 建立帳戶 ▽

  • 利用個人電腦進入 Wi-Fi Doctor 雲端 https://cloud.yfisoft.com:60000

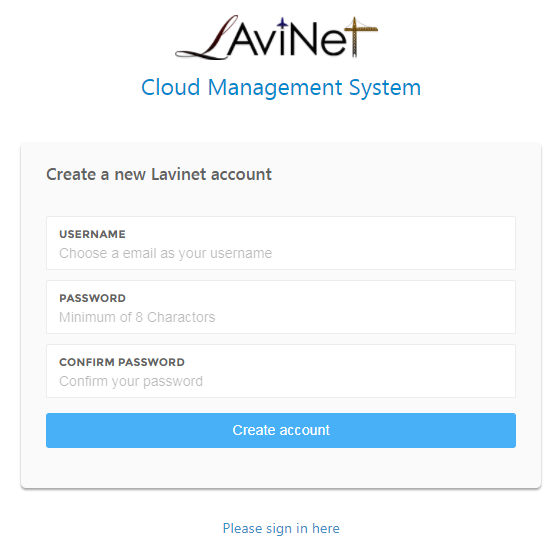

  • 如未曾建立帳戶,點撃 “Don't have an LAviNet account? Create one now“ 到以下網頁建立帳戶


  • 填好注冊資料後,點撃 “Create account” ,成功後會顯示成功建立帳戶的提示


2. 新增 Wi-Fi 現場勘測項目 ▽

  • 登入 Wi-Fi Doctor 雲端

  • 到 menu > Site Settings > Create new site 建立位置 (site),輸入你喜愛的位置名稱(name),其餘資料通常採用預置值即可,完成後點撃 “Submit“ 按鈕




  • 到 menu bar > Site Settings > Maps 建立地圖 (map)



  • 點撃 “+New” ,輸入你喜愛的地圖名稱 (name),點撃 “Browse” 上載平面圖或地圖影像 (png/jpg/jpeg)

  • 改變 “Zoom” 數值直至平面圖或地圖放大或縮少到容易看到為止



  • 點撃 “Save” 按鈕

  • 到 menu > WiFi Doctor 建立勘測項目



  • 點撃 “+New” ,輸入你喜愛的勘測項目名稱 (name),點撃 “Map” 選取已上載的平面圖或地圖影像



  • 點撃 “Save” 按鈕

3. 安裝 Android Wi-Fi Doctor ▽

  • 在 Android 設備(智能手機)上下載及安裝 Wi-Fi Doctor (關鍵字 Yfisoft),Android OS 版本必須在 6.0 或以上

  • 亦可直接到下載連結: https://play.google.com/store/apps/details?id=com.yfisoft.heatmap

4. 開始現場勘測 (純 Wi-Fi 訊號) ▽

  • 確定 Android 智能手機的 Wi-Fi 已啟動,並能接上互聯網,執行 Wi-Fi Doctor,在彈出的 login 畫面上輸入正確的用戶名稱及密碼後點撃 “LOGIN” 按鈕



  • 成功登入後,會顯示所有現場勘測項目錄(survey)



  • 點選要進行的現場勘測項目,畫面會顯示相關平面圖或地圖影像



  • 點撃右上角的菜單小圖示,在彈出的菜單中選取 Survey mode



  • 在平面圖或地圖上的實際所在位置點擊,等待數秒,一個黃點會顯示在點擊位置,表示完成掃描



  • 當完成所有測試點的點撃後,再次點撃右上角的菜單小圖示,在彈出的菜單中選取 Edit mode,平面圖或地圖上的所有黃點都會變為紅色



  • 點撃右上角的菜單小圖示,在彈出的菜單中選取 Upload data,檢測的數據會上傳到雲端平台



  • 完成上載後,平面圖或地圖上的圓點會變為綠色,表示這些測驗點不能在 Android 智能手機作任何修改

5. 開始現場勘測 ( Wi-Fi 訊號 + iperf3 數據傳輸速度測試) ▽

  • 除了勘測 Wi-Fi 訊號外,Wi-Fi Doctor App 亦內含 iperf3 模塊,可同時量度連通 SSID 的有效數據傳輸速度,並能以熱度地圖顯示整體測試結果

  • 警告:在數據傳輸速度其間,Wi-Fi 頻道會被大量佔用,因此測試會影響使用中的 Wi-Fi 設備之正常上網速度,建議在沒有任何用戶使用 Wi-Fi 時才進行數據傳輸速度測試

  • 首先,在內聯網中的有線電腦安裝 iperf3 伺服器,以安裝了 Window 操作系統的電腦為例,用戶可到 iperf3 官方網站 https://iperf.fr/iperf-download.php下載 32 位或 64 位程式



  • 把下載 iperf3.zip 解壓到 C:\iperf3,按 Window+R 鍵,輸入 cmd,在彈出的 cmd 視窗中輸入 Cd \iperf3 及 iperf3 -s,iperf3 伺服器便啟動了



  • 找出有線電腦的 IP 地址,然後在 Wi-Fi Doctor App 點撃右上角的菜單小圖示,在彈出的菜單中選取 Iperf3 config



    輸入有線電腦的 IP 地址,並在 Enable iperf3 active scan 旁打勾



  • 點撃 “Save” 按鈕完成 iperf3 客戶端設定及啟動

  • 點撃右上角的菜單小圖示,在彈出的菜單中選取 Survey mode

  • 在平面圖或地圖上的實際所在位置點擊,Wi-Fi 訊號及速度會同時檢測,在有線電腦上會出現速度測試信息,表示 Wi-Fi Doctor 的測試正常運作中



  • 當完成所有測試點的點撃後,再次點撃右上角的菜單小圖示,在彈出的菜單中選取 Edit mode,平面圖或地圖上的所有黃點都會變為紅色

  • 點撃右上角的菜單小圖示,在彈出的菜單中選取 Upload data,檢測的數據會上傳到雲端平台

  • 完成上載後,平面圖或地圖上的圓點會變為綠色,表示這些測驗點不能在 Android 智能手機作任何修改

6. 測試點編輯 ▽

  • Android 智能手機在未Upload data 前(測試點仍是紅色),用戶可刪除或移動測試點,Wi-Fi Doctor 容許同一時間刪除多於一個測試點及每次移動一個測試點

  • 刪除測試點:點撃要刪除的測試點,紅點外圍會出現一個青色圓圈



    當選定了所有要刪除的測試點後,點撃右上角的菜單小圖示,在彈出的菜單中選取 Deleted selected ,選取的測試點便會全被移除



  • 移動測試點:點撃要移動的測試點,紅點外圍會出現一個青色圓圈



    長按一下測試點要移去的地方,測試點便會由原來的測試點移到新地點


  • 用戶亦可在 Wi-Fi Doctor 雲端刪除或移動測試點,先登入雲端,然後到 menu > WiFi Doctor ,點撃勘測項目的編輯小圖示



  • 進入編輯畫面後點撃 Edit 按鈕



  • 用戶可以直接拖拉測試點,或點撃一下測試點,在彈出的 Delete Survey Point 按鈕點撃便直接刪除測試點



  • 最後點撃 “Save” 按鈕儲存修改,或點撃 "Cancel" 按鈕取消所有修改

7. 產生 heatmap 熱度地圖 ▽

  • 登入雲端,然後到 menu > WiFi Doctor ,點撃勘測項目的編輯小圖示



  • 進入編輯畫面後便可製作熱度地圖,右下角顯示這個勘測做了多少個測試點 (Number of Points) 及掃描出接入點 (Access Point) 或 無線路由器 (Wireless Router)的總數 (Number of APs)



  • 首先選定熱度地圖類別 (HeatMap Type),可選擇 Signal Strength 或 Throughput



  • 在左手面顯示了所有接入點 (Access Point) 或 無線路由器 (Wireless Router)的 SSID、MAC、頻道及加密方法,請選擇採用哪一個或多個接入點或無線路由器去產生熱度地圖



  • 要篩選特定 SSID 的接入點或無線路由器,在頂部的搜查欄輸入 SSID 名字即可



  • 設定平面圖或地圖的尺寸比例 Scale(Pixels per meter),這個設定會影響到熱度地圖的準確性,點擊 Scale(Pixels per meter) 旁的 Ruler 按鈕



  • 在平面圖或地圖上點擊起點及始點,程式會顯示藍色直線,在彈出的框內輸入實際長度(米),按 Enter 鍵便會自動計算Scale(Pixels per meter)



  • 設定推算距離(Extrapolate Distance),這是程式在遠離測驗點的距離去推算一個 Wi-Fi 訊號或數據傳輸速度的數值,推算距離越細精確度會越高



  • 完成以上設定後,點撃 “Save” 按鈕儲存,然後按 Generate Heatmap 按鈕生成熱度地圖





  • 可以調校熱度地圖下的水平(level)後按 Generate Heatmap 按鈕生成熱度地圖,高低範圍內的數值才會顯示在熱度地圖



  • 最後整個勘測項目的一切資料,包括熱度地圖都可生成 pdf 檔案,只要按右上角的 Export 按鈕即可
