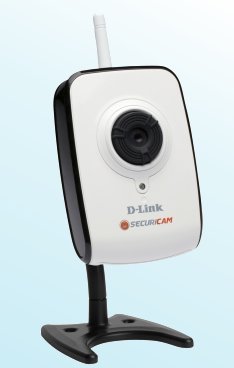

自建家居無線閉路電視,通過 internet 覽察家中動靜,這已不是新鮮之事,支持上網的閉路電視售價也下降少於一千港元,帶 Wifi 無線的閉路電視也是一千港元多一點,但自購設備後,安裝也不是那麼簡單,需要一些技巧,我們在此以 D-link 的 DCS-2121 為例,教大家如何自建家居無線閉路電視。同一時間,我們在家中亦加入了 Linksys WRT54G2 Wireless Router ,至於如何設定 WRT54G2,請參考另一文章 - Linksys WRT54G Wireless Router 接上香港寬頻的設定要訣。這部 Linksys WRT54G2 的 IP 為 192.168.1.1,SSID 為 linksys2,WEP 為 74646361657464636165616263,電腦系統為Window XP。

D-link 的 DCS-2121 出廠時的 IP 地址設定值為 DHCP,即 IP 地址由 Linksys WRT54G2 Wireless Router 派發,因此你要肯定 Linksys WRT54G2 的DHCP server 已啟動 ( Enable ) ,你可以利用電腦進入WRT54G2 的設定畫面,到 Setup -> Basic Setup 設定

另外,DCS-2121 出廠時設定管理用戶名是 admin,而密碼為空白

步驟一:把 DCS-2121 及你的電腦經 CAT5 網線接到 Linksys WRT54G 的 LAN 1 - 4 其中兩個空接口 ( DCS-2121 經 CAT5 線接上任何網絡設備便自動把無線功能暫時停止 ) ,DCS-2121 及你的電腦啟動後,WRT54G2 正面兩個相應的 LAN 燈應亮起。

利用電腦進入 WRT54G2 的設定畫面,看一看 DCS-2121 獲派了什麼 IP 地址。

( 1 ) 到 Status -> Local Network,按一下 " DHCP Clients Table "

( 2 ) 表中會顯示 DCS-2121 的 IP 地址,下圖所示 IP 地址為 192.168.1.100。

步驟二:進入 DCS-2121 修改設定

( 1 ) 啟動 Internet Explorer,在 " 網址 " 輸入 192.168.1.100。

( 2 ) 在跳出的視窗中,在" 使用者名稱 " 欄 輸入 admin,在 " 密碼 " 欄保持空白",再按 " 確定 " 進入 DCS-2121 設定 WEB 介面。


( 3 ) 點選 "維護" 菜單,在標籤中輸入你喜愛的名字,並啟動 OSD。

( 4 ) 點選 " 設定 " -> " 時間與日期" ,設定 " 時區" 及 "自動時間設定"。


( 5 ) 點選 "維護" 菜單,在 " 管理者密碼設定" -> " 新密碼" 中輸入新密碼,再在 " 再次輸入密碼 " 輸入相同密碼以保證密碼不會出錯,最後按 " 儲存 " 鍵啟動新管理用戶密碼,當點選其它菜單時便需要用戶重新輸入管理員用戶名及密碼。

( 6 ) 為了限制使用閉路電視的用戶,可在 " 增加使用者賬號 ",輸入使用者名稱及新密碼,確保輸入資料無誤後按 " 增加 " 按鍵即可。那麼只有正確輸入用戶名稱及密碼,用戶才能使用閉路電視。

( 7 ) 在 " 設定 - > 無線網路設定 " 中,如下圖把無線網路模式設定為 Infrastructure,而 SSID、資料加密及網路金錀 與 WRT54G2 中的設定一樣。最後點擊 " 儲存設定 " 按鈕。

( 8 ) 上網到 www.dyndns.org 申請一個網域名 ( Host Name ),同時向 www.dyndns.org 提供一個自定的用戶名 ( Account ) 及密碼 ( Password ),之後 www.dyndns.org 會發一個確認 Email 到你指定的 Email 戶口,你需根據 Email 中指示確認你的申請。最後到 " 設定 -> 動態DNS 設定 " 把 伺服器位址 、主機名稱、使用者名稱及密碼 設定好,並啟動 " 動態 DNS " 功能。最後點擊 " 儲存設定 " 按鈕。

( 9 ) 在 " 連接埠詳細設定 -> HTTP 連接埠 " 中,選擇一個連接埠號碼例如 4728 ,當你在 intenet 遙控 DCS-2121,需要在網址的後面加入 " :4728 " 。 最後點擊 " 儲存設定 " 按鈕。加入特別連接埠可能加強保安,不容易給其他人進入閉路電視。

步驟三:進入 WRT54G2 修改設定

進入 Applications & Gaming -> Port Range Forward,在 Applicaiton 欄中填入一個易記的名字,例如 IPCAM,跟著把在 DCS-2121 中設定的 Second Port 填入 Start 及 End 欄,例如 4728,把 DCS-2121 的 IP 填入 IP Address,最後剔選 Enable 便可 離開 WRT54G2 設定網頁。

步驟四:正式使用

把連接到 DCS-2121 的 CAT5 網線移走,把天線連到 DCS-2121 ,利用電腦先連上寬頻,開啟 Internet Explorer ,輸入網址 http:// testremote.homeftp.org:4728 便可進入 DCS-2121,輸入用戶名及密碼便可看到鏡頭拍攝的現場環境。
